本機適用于手機等電子類產品作重復跌落測試，以檢測產品由一定高度落下之耐沖擊性。

一、技術參數
型  號:ZH-WD-B
工位數:2
允許試件重量:2kg(max)
跌落高度:0～150mm
測試速度范圍:0～30次/min
測試次數:100000次
外形尺寸:L820xH750xW450mm
重  量約:40kg
氣  源:≥0.5Mpa
電  源:AC 220V
功  率:400W

二、系統結構及原理:
系統結構

動作原理：
升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動→復位氣缸將手機復位→升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動，如此反復直至設定次數。

三、機器特點：
節能省電25%左右；
可設定次數自動停止；
提示功能：能設定次數定值，可自動停止測試；
兩個工位分別獨立計數，到達設定次數自動停止測試；
采用液晶觸摸式控制屏+PLC可編程控制器作動作程控；
跌落表面材料：鋁，厚度為10mm。跌落處采用四個復位氣缸；
采用氣動組件及專制控制方式，極大地提升測試速度和一致性；
采用無桿氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用。

四、功能說明：
自動和手動功能
次數清零功能
工位選擇功能
速度調節功能

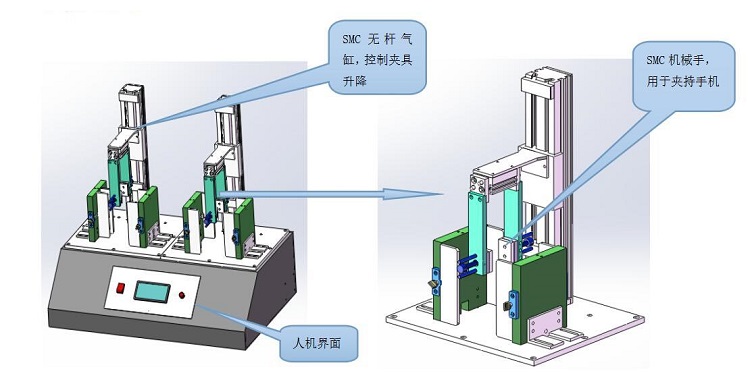

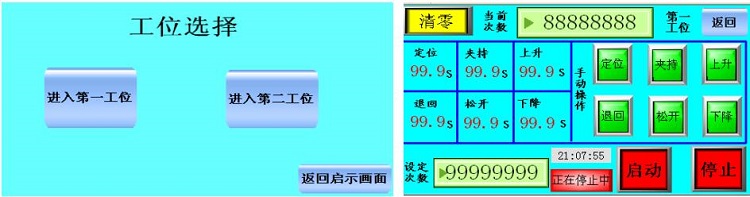

操作界面（如圖）

五、基本配置:
機臺本體:1臺
人機界面:1套
PLC控制器:1個
SMC無桿氣缸:2個
SMC復位氣缸:4個
SMC氣  爪:2個
節能電磁閥:6個
開關電源:1個
電路程序:正航研發
