本機適用于手機充電器帶插頭和耳機的插拔壽命試驗，模仿實際的使用動作檢測插頭的使用壽命。觸摸屏內可以顯示力值大小和力值曲線。

一、技術參數
型    號:ZH-CB-B
插拔速度:10～30次/分鐘可調
插拔行程:0-50mm可調(利用偏心輪結構)
工件數量:1個
用交流電機:25W
數顯計數器:100000次
力值傳感器:5kg
外形尺寸:L610*H600*W420mm
重  量約:35kg
電    源:AC220V
功    率:400W

二、系統結構

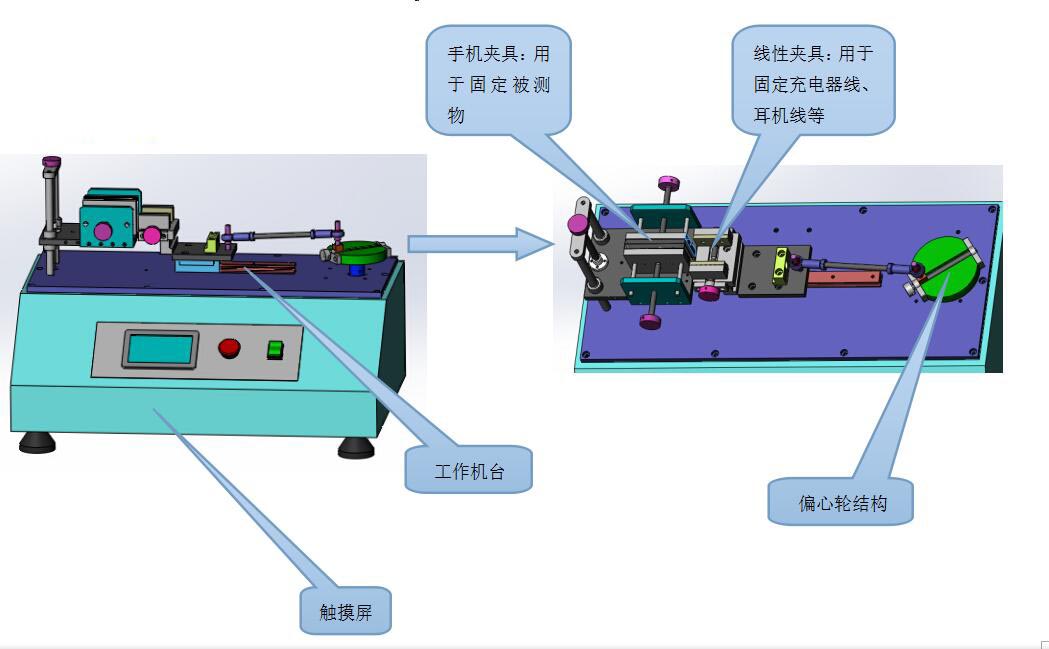

系統結構

動作原理：
系統采用觸摸屏與PLC通訊→控制交流電機驅動滾珠絲杠→偏心輪結構反復做左右插拔動作，同時，測力傳感器實時測量插拔力值，并反饋給PLC，記錄插拔過程中力的變化，并顯示在觸摸屏上。

三、機器特點
1.節能省電25%左右；
2.可以實時顯示插拔力值大小
3.具備次數自動記憶、掉電記憶；
4.壽命次數累計、達到所設定次數自動停機；
5.采用液晶觸摸式控制屏+PLC可編程控制器作動作程控；

四、功能說明
1.自動和手動功能
2.計數清零以及力值清零功能
3.插拔速度可調
4.傳感器過載保護功能
5.力值顯示功能
6.曲線顯示功能

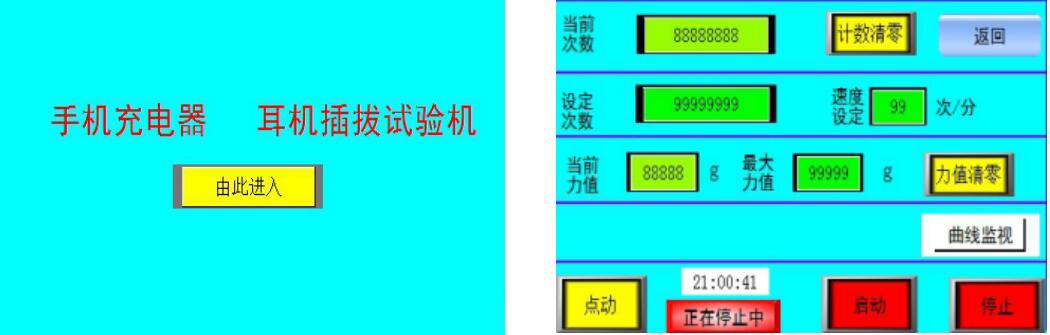

7.操作界面（如下圖）

五、基本配置:
1.機臺本體:1臺
2.人機界面:1套
3.PLC控制器:1套
4.電 機:1套
5.調速器:1個
6.導 軌:1條
7.力值傳感器:1套
8.節能系統:1套
9.開關電源:1個
